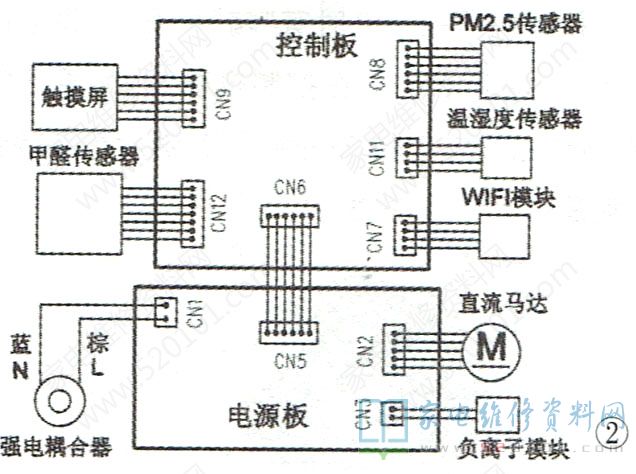

海尔KJ系列空气净化器具备空风韵量测试、负离子空气净化、WIFI智能控制、36°0循环进/出风等功能，其外形如图1所示。该机内部安装有负离子模块、WIFI模块、控制板和电源板等组件，并设有PM2.5、甲醛、温度、湿度等传感器，其接线如图2所示。本文将解说此空气净化器的几个问题修理例子。
问题现象1:上电后无反应。

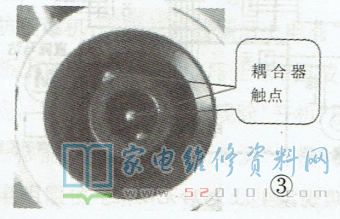

剖析检修:该机正常时，接通电源后机器发出“嘀”声并随后进入待机状况。这个时候按下“开/关”键机器默认以手工净化模式运行，用户依据需要调节风速，并可设定定时关机时间。假如机器在上电时有“嘀”声发出，说明已接通市电，问题部位多在控制电路中;假如无“嘀”音，则先检查市电输入是不是正常，然后检查耦合器接触是不是好，如图3所示。
问题现象2:按键失灵。

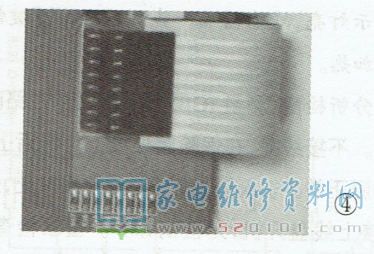

剖析检修:上电察看面板上的童锁图标指示灯是不是闪烁，若闪烁，说明机器进入了童锁状况。其解锁办法如下:同时按住“定时”键与“负离子”键3s，此时蜂鸣器会鸣叫1声，童锁图标指示灯熄灭，解锁成功，所有按键功能恢复正常。若童锁图标指示灯不亮，则问题缘由多为触摸按键断线，或者控制板上插座CN9中的排线插头掉落，如图4所示。
问题现象3:机器运行时声音沉闷，出风小。
剖析检修:此问题是什么原因有以下两点:一是未拆除过滤网PE袋，撕下滤材PE袋，根据说明书重新装配即可;二是有异物堵住出风口或进风口，关机后清除异物。
问题现象4:送风电机不转。

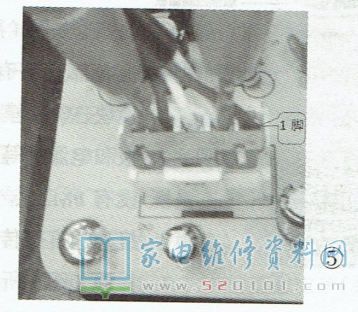

剖析检修:第一检查电源板上插座CN2及连线有无接触不好的现象， 然后上电测量CN2的②、③、⑤脚电压，如图5所示。
正常时，②脚电压应大于2V，③脚电压约为15V，⑤脚电压应大于250V。若上述电压正常，则说明直流电机损毁;若上述电压不正常，则说明电源板有问题，检查有关电路即可。
问题现象5:WIFI不起用途。
剖析检修:第一确认无线路由器巴上电，且能接入网络，然后按下述步骤对机器WIFI进行配置:用智能手机扫描说明书上的微信二维码，按指示安装软件。进入海尔空调官方网站，下载手机软件并安装。开启手机软件，用手机号码注册账号。注册并进入APP后，进入“设施"页面，在“添加页面”一项后选择“加入空气魔方"。确认手机已通过WIFI连上网络后，同时按住机器面板上的“风速"与“定时设定”键3s，此时WIFI指示灯闪烁，点击“下一步"按钮，输入WIFI密码后，点击“下一步”按钮完成WIFI配置。若按上述办法操作后，WIFI仍不起用途，则需检查或更换WIFI模块。
问题现象6:无空气负离子成效。

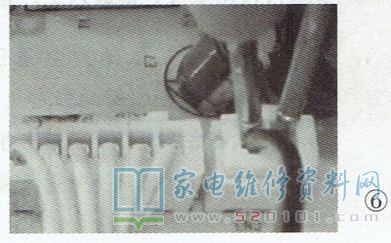

剖析检修:空气负离子又称负氧离子，具备镇静:催眠、降血压等功能。本机中的负离子模块可有效增加空气中负离子含量，从而有效地净化空气。第一在开启本负离子功能时，用万用表测量电源板上插座CN3中的DC12V电压是不是正常，如图6所示，然后检查负离子模块的接线插头有无松脱现象以排除问题。
问题现象7:开机后，空气环境指示灯一直为红色。
剖析检修:该机在运行中，空风韵量传感器自动测试环境空风韵量的好坏，并自动调节机器的运行状况:当空气环境指示灯为红色时，说明空风韵量差，风扇电机高速运转;若指示灯为蓝色，说明空风韵量一般，风扇电机中速运转;若指示灯为绿色，说明空风韵量好，风扇电机低速运转。第一查询机器安放的环境，若飞尘较多，则需通风除尘后再试，然后察看空风韵量传感器的探测窗口是不是干净，如图7所示，若灰尘较多，则用毛刷除去探测孔上灰尘。
